SimpleLight

Простая подсветка с управлением через web на базе ESP8266

Возможности и фичи:

• Веб конфигуратор
• Колесо выбора цвета
• Прошивка по воздуху
• Конфигурация для подключения к роутеру
• Динамический выбор количества светодиодов

Режимы:

• Белый цвет
• Цвет на выбор
• Плавная смена цвета
• Радуга
• Огонь с выбором цвета

Остальное:

• Запуск точки доступа, если нет подключения к роутеру
• Сохранение всех настроек в EEPROM
• MDNS, LLMNR, NetBios - для подключения по доменному имени, а не ip, пока только на windows и apple

Сборка

Сборка максимально проста, всё что вам нужно:

• Nodemcu v3 lolin
• Конденсатор 6.3v 1000µF
• Любой резистор на 200-500Ω
• Паяльник
• Прямые руки (опционально)

Пин Din ленты обязательно подключать к Rx пину, ибо используемая библиотека игнорирует другие, уж не знаю почему.

Прошивка

Есть два варианта прошивки: из готовых и скомпилированных файлов и их исходников.

Из скомпилированных .bin файлов

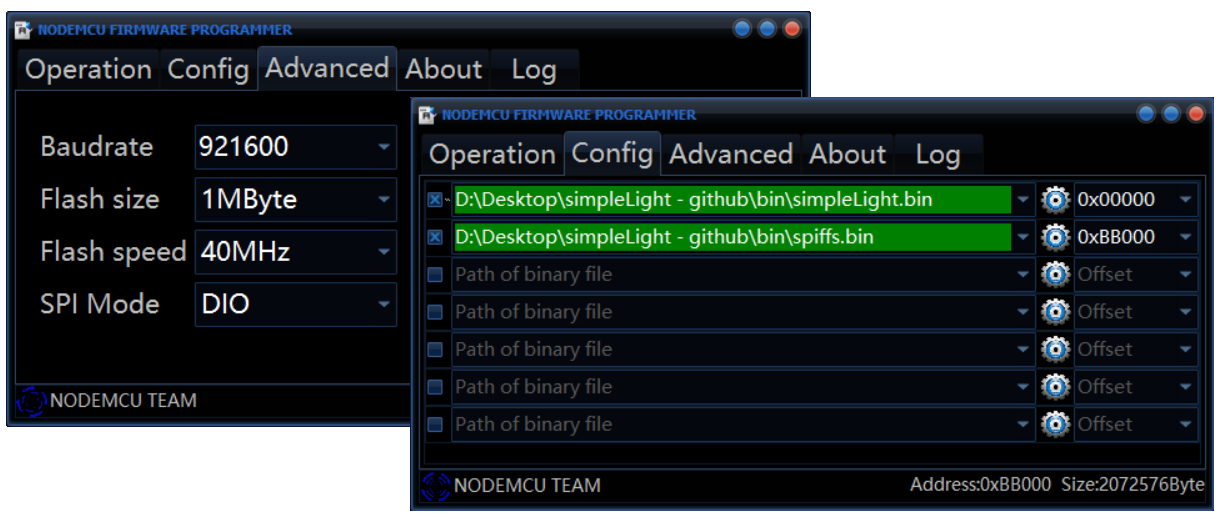

NodeMCU Flasher

Качаем последнюю версию NodeMCU Flasher, для вашей платформы) и загружаем прошивку с данными настройками:

По какой-то причини после прошивки таким образом устройство отказывается работать, разбираюсь в чём причина.

Из исходников

Скопировать библиотеки из папки src\libraries в рабочую папку arduino ide (обычно Документы\Arduino\libraries).

Установить ядро для ESP8266. В arduino ide: Файл -> Настройки, и в поле "Дополнительные ссылки для менеджера плат" вбить http://arduino.esp8266.com/stable/package_esp8266com_index.json

Далее в arduino ide: Инструменты -> Плата -> Менеджер плат, находим "esp8266 by ESP8266 Community" и устанавливаем последнюю версию.

Подменяем файлы ядра из папки src\core в рабочую папку arduino ide (Документы\ArduinoData\packages\esp8266\hardware\esp8266\2.5.2\cores\esp8266).

Переносим файлы из src\sketch в рабочую папку arduino ide(Документы\Arduino).

Открыть скетч из папки sketch и прошить вашу плату. Версия arduino ide: 1.8.9 (Windows store 1.8.21.0) Настройик платы(для NodeMCU v3 Loin):

Плата: NodeMCU 1.0 (ESP12E Module)
Upload speed: 115200
CPU Frequency: 160MHz
Flash size: 4MB (FS:2MB OTA:~1019KB)
Debug port: Disabled
Debug level: Ничего
IwIP Variant: v2 Higher Bandwidth
VTables: Flash
Exceptions: Disabled
Erase Flash: Only Sketch
SSL Support: All SSL ciphers

Далее нужно установить плагин для arduino ide, чтоб было возможно загружать файлы. Установили - перезапускайте ide и заливайте файлы(Инструменты -> ESP8266 Sketch data upload). Если выдаёт ошибку, попробуйте переподключить плату и сразу(!) как только подключили снова нажать нужный пункт меню.

Вот, в общем-то и всё. Должна появится новая точка доступа "SimpleLight":

SSID: SimpleLight
Pass: SimpleLightPassword
IP: 192.168.42.1
Host: simplelight.local

Изменение исходников

В папке src\sketch\assets_src лежат все необходимые файлы(css, js, img) для работы web конфигуратора. Если будете их менять - либо собирайте их при помощи NPM, либо в src\sketch\data\www\index.html пропишите их отдельное подключение.

Если собираете при помощи NPM - откройте консоль в папке src\sketch, и предварительно установив NPM пропишите:

npm install
gulp css
gulp js

Минимизированные файлы автоматически добавятся в папку src\sketch\data\assets.

Обновление через веб конфигуратор

Имя файла для SPIFFS обязательно должно быть spiffs.bin, для прошивки FLASH - имя файла не важно.

ToDo

• Добавление автопроверки обновления и скачивание его с гитхаба
• Добавление режимов
• Подключение по доменному имени для android
• Возможность подключения фоторезистора для автоматической регулировки
• Интерфейс для работы с голосовыми ассистентами
• Возможность менять пароль для точки доступа в вебконфигураторе

Лицензия/License

MIT Русский English
